TDD Tweerichtingsversterker voor gegevensoverdracht 840MHz met SMA-interface 12V-spanning

HN-TDDPA20W_840bidirectionele gegevensoverdracht

Power versterker module

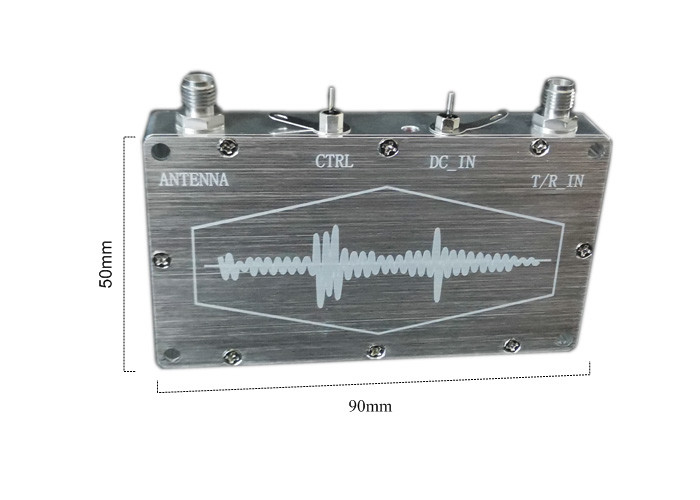

TDD-gelijkfrequente tweerichtingsversterkermodule voor gegevensoverdracht,DVerplaatsing50 × 90 × 14mm

• Uitgangsvermogen:≥ 20 W
• Frequentiebereik:835～855MHz

☆Transmissie G- Nee.:≥15dB±1dB

☆Maximaal invoervermogen:25dBm

☆Vlakheid in de band:≤ ± 0,50 dB

☆REcive winst:≤12dB±2dB

☆Input-outputInterface:SMA

☆Invoerstandgolfverhouding:≤ 2Load50Ω)

☆Uit.het stand-in-wavenverhouding:≤1,5Load50Ω)

☆Relatieve groepsvertraging: ≤ 20 ns

☆RF-schakelaar schakeltijd:STaarttijd≤ 5 us /b.Reactietijd≤ 1 jaar

☆Versterker van het vermogen zend- en ontvangisolatie:≥50dB

☆Beheersniveau: automatisch, d.w.z. automatisch opsporen van het invoervermogen om automatische transmissie en ontvangst te realiseren, wanneer het invoervermogentot en met10dBm, de transmissie is gestart.wanneer het invoervermogen lager is dan0dBm omgezet in ontvangst(of de externe "CTRL" terminal wordt gebruikt om TTL-transmissie op hoog niveau en ontvangst op laag niveau te bereiken)

CTRL1:Versterker zendstatus, ontvangst af

CTRL0Ik ontvang status, ik zend uit.

• Beschrijving van haven:

1."T/R_IN" is verbonden met de radiofrequentieaansluiting van het digitale radiostation, en de "ANTENNA" de poort is aangesloten op de antenne;

2."CTRL" is de zendmogelijkheid van het digitaal radiostation verbonden in niet-automatische modus (auto modus en enable modus, moeten in de fabriek worden ingesteld,3.3V TTL-niveau);

3."DC-IN" is + 12 stroomvoorziening,thet door deze doorlopende condensator gedrukte lasblok is de negatieve elektrode;

4“Rood indicatorlicht”, de rode indicatorlichtis ingeschakeld om de zendstaat aan te geven en het rode indicatorlicht is uitgeschakeld om de ontvangststaat aan te geven

• Werktemperatuur:-20 ̊+75°C
• Vveroudering:12V
• Werkstroom:12V/5,5A@20W;
